Branchement d'un onduleur
Concept : Onduleur⚓
Il s'agit d'une option de sécurité, en cas de coupure de courant afin de protéger les éléments matériels du cube. La procédure ci-dessus traite de modalité configuration et branchements de l'onduleur/périphériques.
La procédure suivante s'applique à l'onduleur sélectionné pour le cube immersif à INSA Toulouse :
APC Smart-UPS, Line Interactive, 1 500 VA, Tour, 230 V, 8 prises IEC C13, SmartConnect Port+SmartSlot, AVR, LCD SMT1500IC

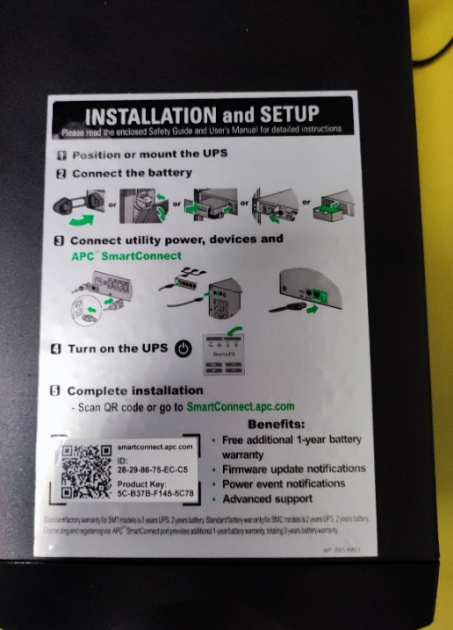

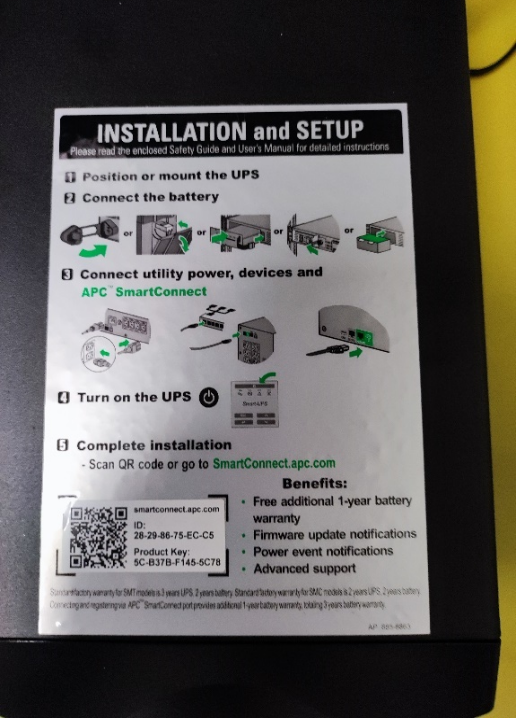

Quatre étapes⚓
Branchement de la résistance à l'arrière de l'onduleur
Branchement sur le secteur
Démarrage en appuyant via bouton On/Off et configuration de la date et de l'heure (en utilisant entré et les flèches)
Démarrage onduleur via bouton On/Off

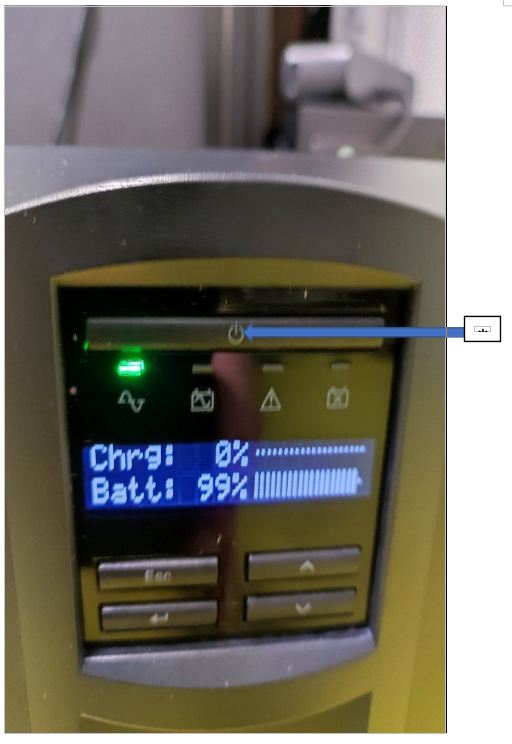

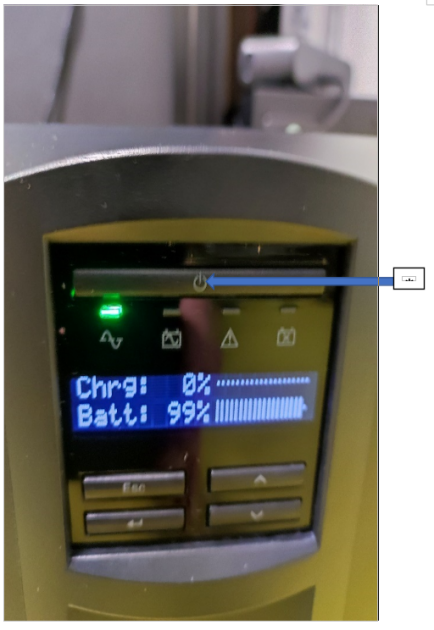

Bouton On/Off⚓

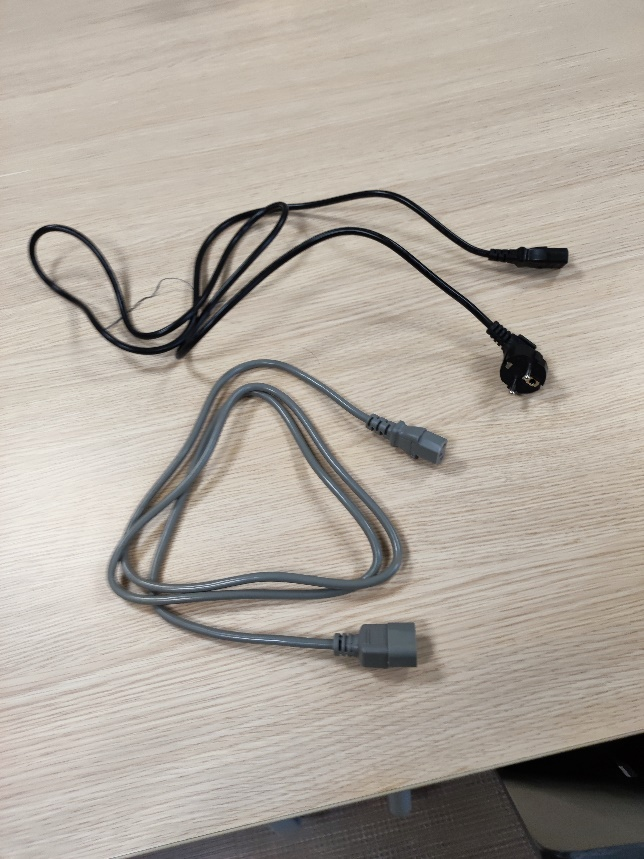

Pour pouvoir brancher les périphériques sur l'onduleur il faut changer les câbles ( de femelle/mâle à femelle/femelle)
de l'ordinateur
de l'écran principal
du système audio

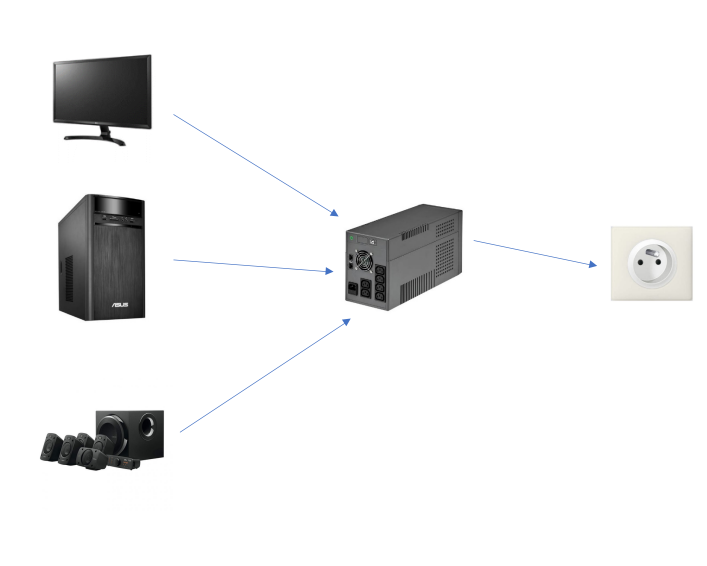

Câblages alimentation vers onduleur⚓
