Paramétrage homographie
Concept : Homographie⚓
L'opération qui va consister à aligner la projection d'un vidéo projecteur avec l'écran sans avoir à intervenir physiquement sur son positionnement. Dans le cas du cube (projection sur 5 faces) l'opération est à effectuer su chaque vidéo projecteur de manière à ce que in fine, la projection d'un univers VR se fasse correctement.
Attention :
Il est indispensable de démarrer cette application depuis l'e-space DEC car celui-ci s'occupe de « défaire » l'homographie avant sa modification puis de la « réappliquer » ensuite. Le retour d'état de l'homographie est donné par une suite de bips successifs.
1 bip bas puis 1 bip haut indique que l'homographie est activée
1 bip haut puis 1 bip bas indique que l'homographie est désactivée
2 bips longs de même sonorité indique un échec de l'homographie (contacter Virtuelconcept pour résoudre le problème)
Attention : A faire avant de lancer homography.exe⚓
Si un précédent réglage de l'homographie a déjà été effectué, il faudra annuler les paramétrages d'homographie déjà appliqués.
Pour ce faire cliquer sur le
bouton Annulerdu menuGestion de l'homographie.En effet le fichier de paramétrage

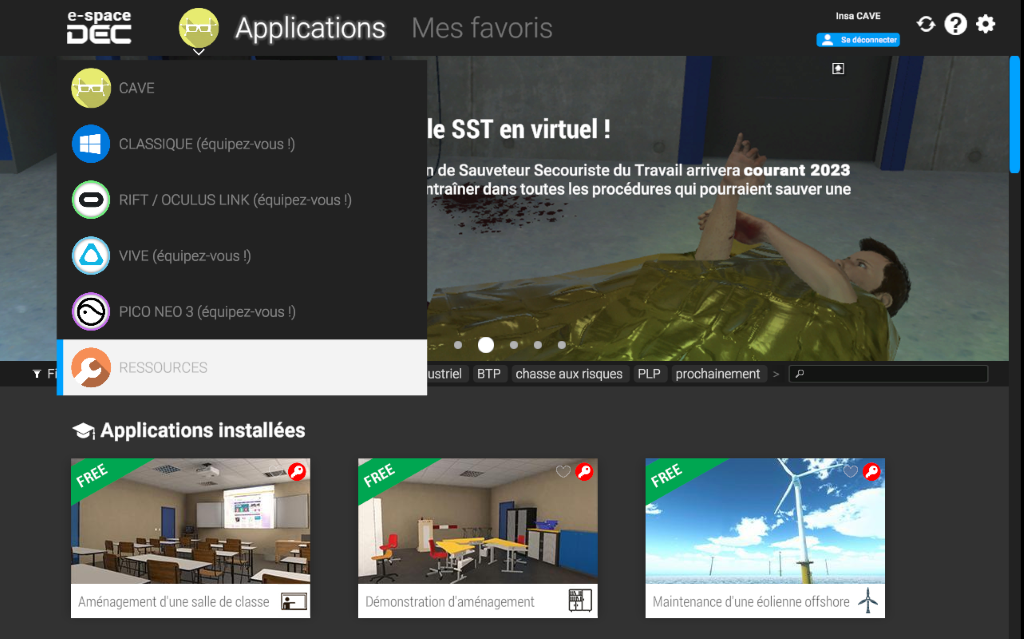

C:\user\DEC\AppData\Roaming\DEC\XR \homography.jsonne peut être modifié s'il est en cours d'utilisation et cela résulte sur une erreur empéchant toute action de paramétrage.Dans le logiciel E-space DEC accéder au menu

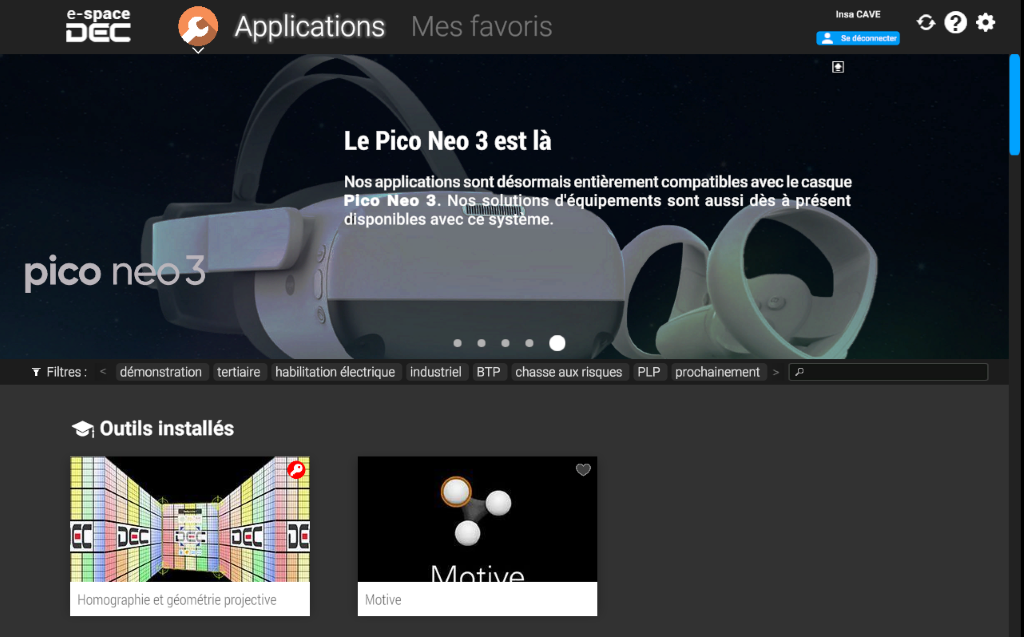

RessourcesPuis sélectionner l'outil d' "
Homographie et géométrie projective"Et lancer l'application
Remarque :
L'opération suivante sera à répéter pour aligner chaque vidéo projecteur

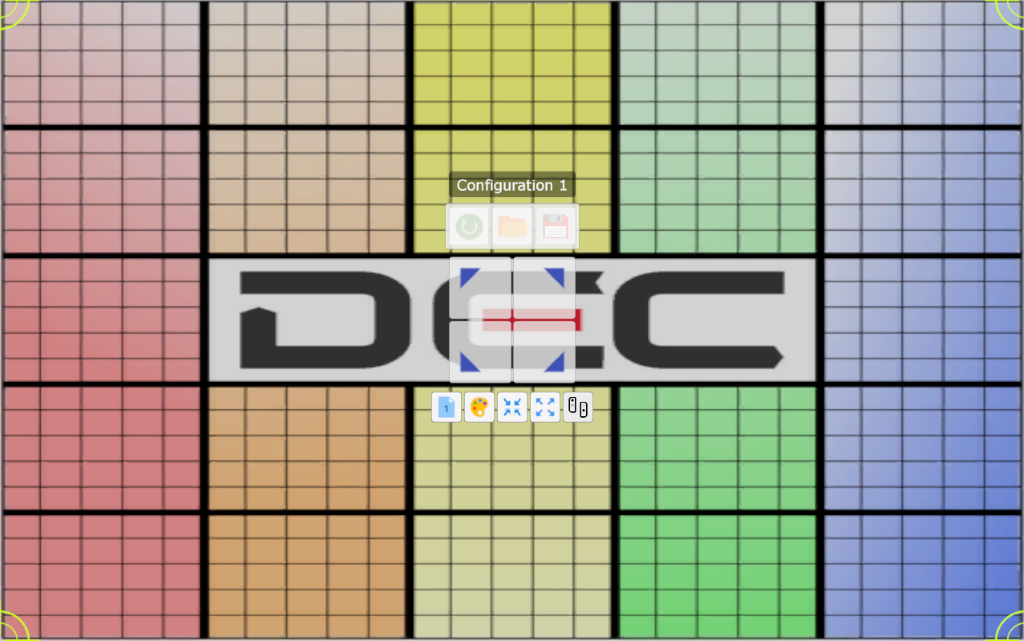

Amener souris dans un des écrans et aligner les angles si nécessaire, soit avec la souris pour les grands réglages, soit, pour plus de précision, utiliser le carré du milieu et les flèches du clavier

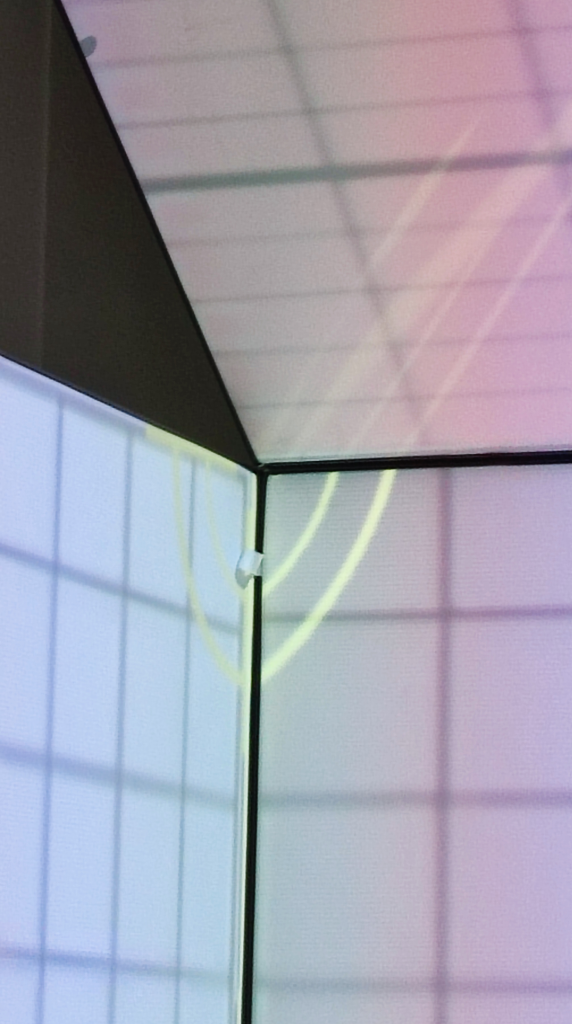

Alignement d'un angle⚓
Gestion de l'alignement⚓
Double click pour afficher message "save data" puis valider
