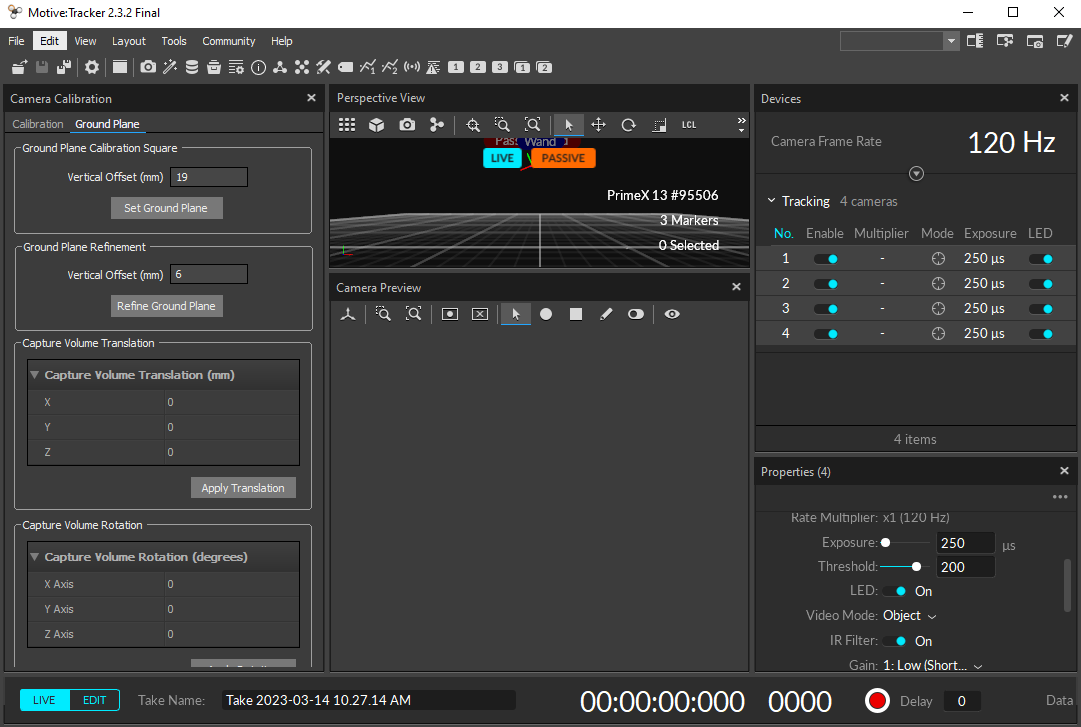

L'opération s'effectuant en suivi de l'opération de calibration des caméras opérée dans le logiciel Motive, l'onglet Ground Plane devrait s'afficher automatiquement à la fin de la première étape de calibration. Sinon click sur le bouton "ground plane"
Une fois l'équerre correctement positionnée, vous pouvez confirmer la position actuelle en cliquant sur "Set ground plane"
Truc & astuce :
Il est possible de cliquer une seconde fois sur "Set Ground Plane" si le positionnement n'était pas correct.
Remarque :

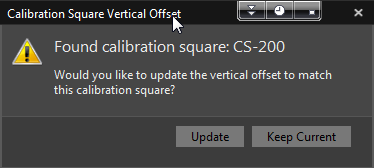

Pendant le process de calibration, un carré de calibration est utilisé pour définir les axes de coordonnés globaux ainsi que la surface du sol. Motive reconnait directement le carré de calibration utilisé (ici CS-200) avec sa valeur offset vertical et de taille de market (cf. valeurs affichées). Le message suivant peut apparaître en vous demandant si vous souhaitez changer les données du carré de calibration. A priori en utilisant l'équerre fournie, la valeur est la bonne et que l'on clique sur "update" ou "keep current" devrait avoir le même effet. Pour plus d'information, cf. documentation de Motive
Enregistrement des données de calibration et réutilisation⚓
Les opérations de tracking des caméras et du sol étant récurrentes (mensuelles par exemple), il peut être intéressant de conserver les paramétrages pour pouvoir les réutiliser directement sans avoir à effectuer l'opération de calibrage elle-même.
Lors d'une opération ultérieure de calibrage du sol, vous pourrez réimporter la configuration enregistrée en allant dans "File/open..." et sélectionnant le fichier de configuration enregistré

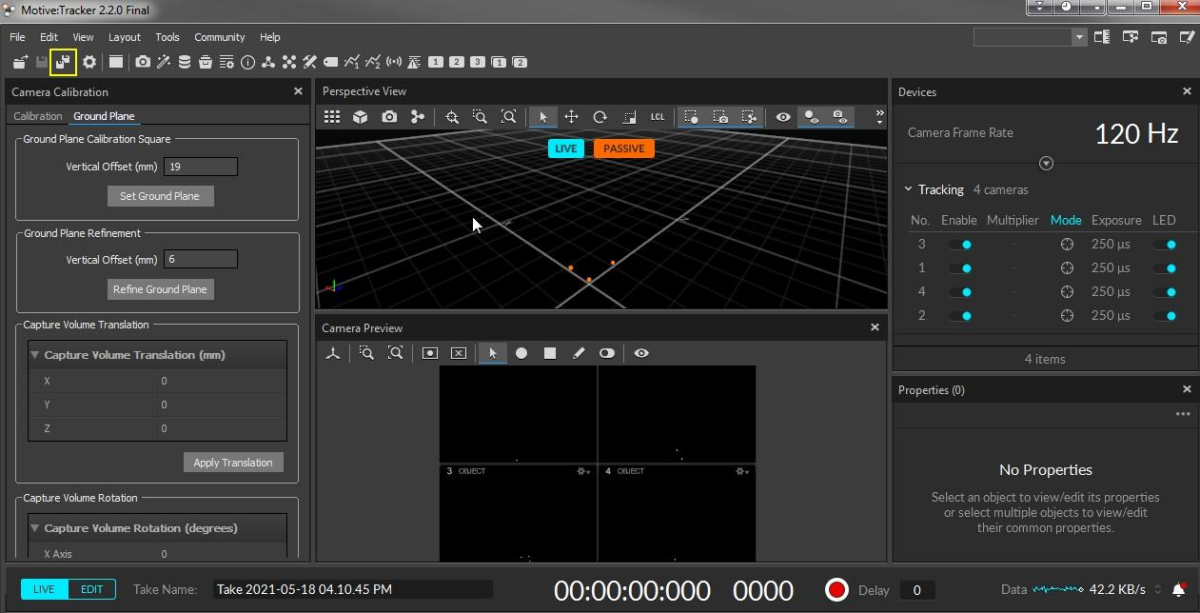

La dernière étape va consister à sauvegarder le projet de manière à ce que logiciel s'appuye sur la configuration actuelle du sol lors d'une prochaine session. Pour ce faire, click sur l'icône de sauvegarde dans la barre outils en haut
Avoir procédé en amont à la phase de calibration des caméras
Matériel et logiciel requis⚓

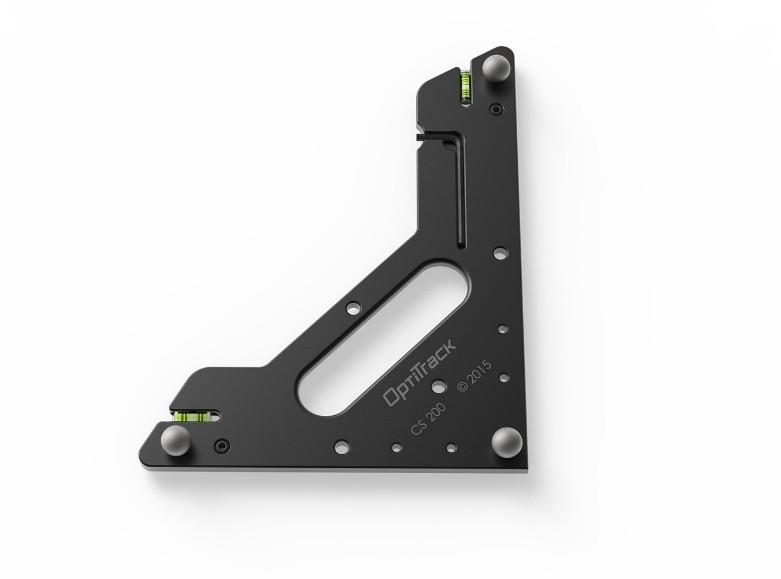

S'équiper de l'équerre fournie avec le cube
L'opération s'effectuant en suivi de l'opération de calibration des caméras opérée dans le logiciel Motive, l'onglet Ground Plane devrait s'afficher automatiquement à la fin de la première étape de calibration. Sinon click sur le bouton "
ground plane"Les options de calibration du sol s'affichent⚓
En utilisant les mesures fournies⚓

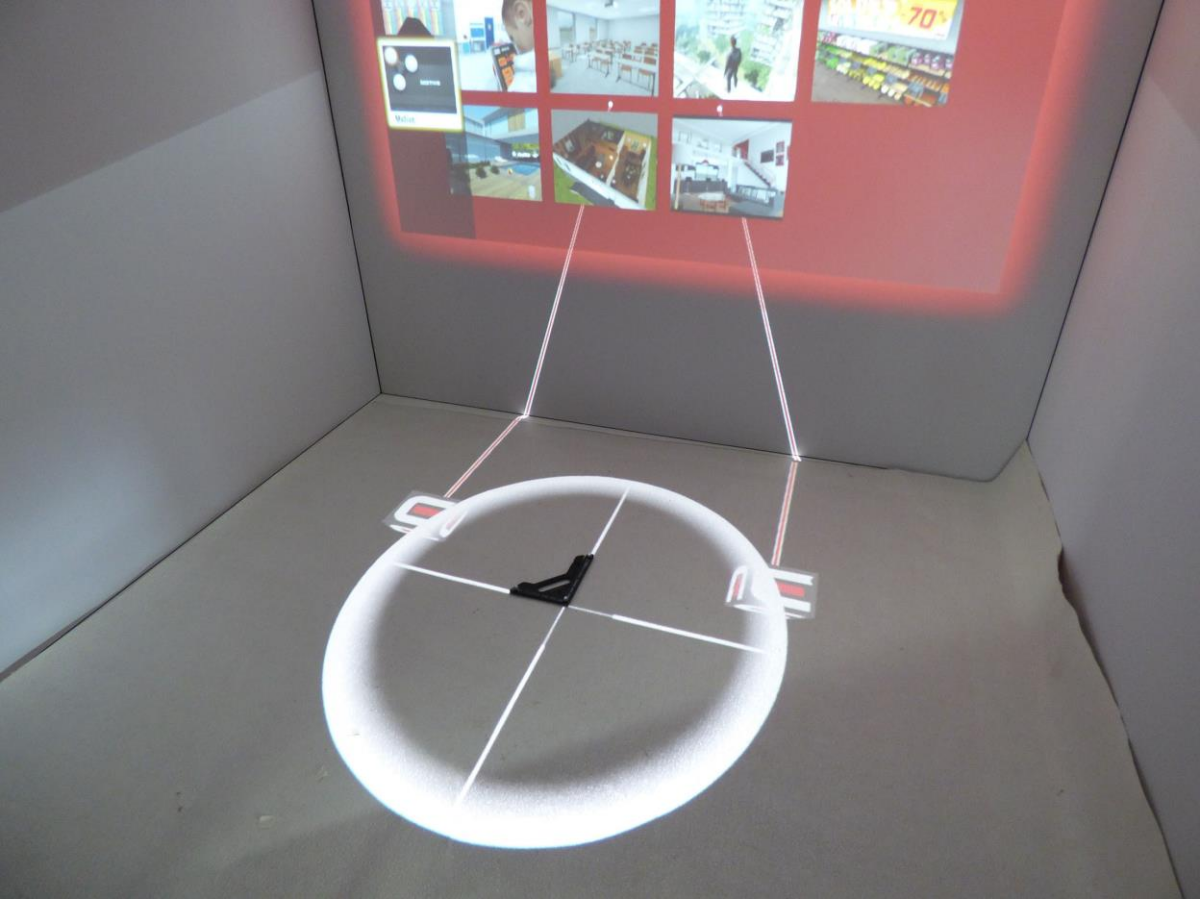

Placer l'équerre comme ci-dessous à 1m de la toile du fond et 1,25m de la toile de gauche (au centre du capteur de l'angle droit de l'équerre)
Vérifier l'horizontalité de l'équerre et rectifier avec la clef allen si nécessaire (@Tayeb tu peux détailler ?)
Truc & astuce :
Vous pouvez également utiliser l'e-space DEC ou le fond d'écran par défaut du bureau qui affichent une cible sur le sol (@photo à prendre)
Confirmer point central au logiciel⚓
Une fois l'équerre correctement positionnée, vous pouvez confirmer la position actuelle en cliquant sur "
Set ground plane"Truc & astuce :
Il est possible de cliquer une seconde fois sur "
Set Ground Plane" si le positionnement n'était pas correct.Remarque :
Pendant le process de calibration, un carré de calibration est utilisé pour définir les axes de coordonnés globaux ainsi que la surface du sol. Motive reconnait directement le carré de calibration utilisé (ici CS-200) avec sa valeur offset vertical et de taille de market (cf. valeurs affichées). Le message suivant peut apparaître en vous demandant si vous souhaitez changer les données du carré de calibration. A priori en utilisant l'équerre fournie, la valeur est la bonne et que l'on clique sur "update" ou "keep current" devrait avoir le même effet. Pour plus d'information, cf. documentation de Motive
Les opérations de tracking des caméras et du sol étant récurrentes (mensuelles par exemple), il peut être intéressant de conserver les paramétrages pour pouvoir les réutiliser directement sans avoir à effectuer l'opération de calibrage elle-même.
Sauvegarder la configuration⚓

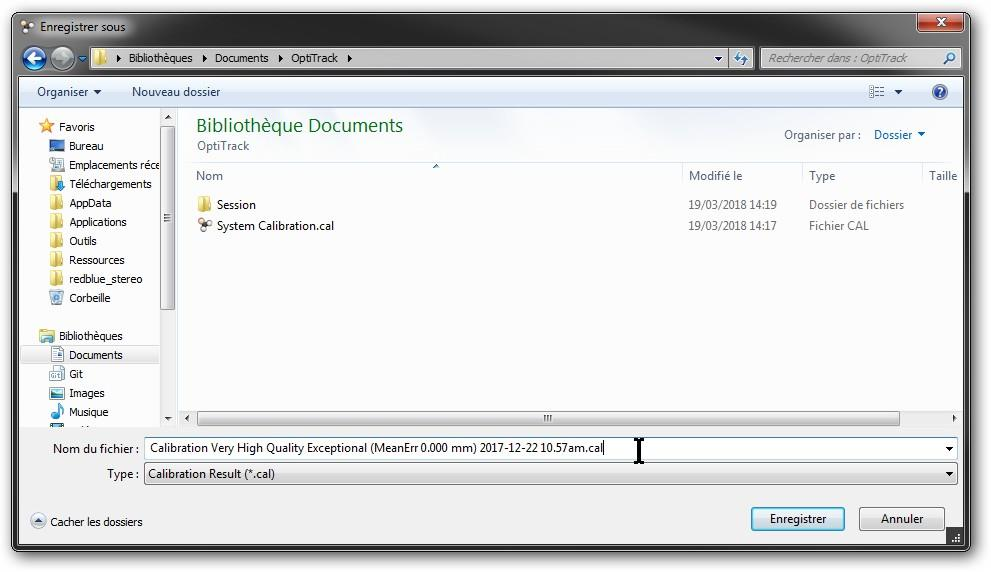

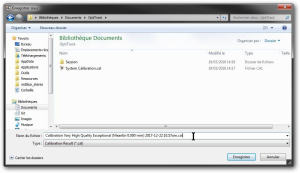

A l'issue de l'opération précédente, une boite de dialogue propose d'enregistrer la calibration
Truc & astuce : Réutiliser la configuration⚓
Lors d'une opération ultérieure de calibrage du sol, vous pourrez réimporter la configuration enregistrée en allant dans "
File/open..." et sélectionnant le fichier de configuration enregistréLa dernière étape va consister à sauvegarder le projet de manière à ce que logiciel s'appuye sur la configuration actuelle du sol lors d'une prochaine session. Pour ce faire, click sur l'icône de sauvegarde dans la barre outils en haut
