Avant de pouvoir exploiter le système, il est nécessaire de créer une jointure entre les différents écrans. Cette jointure se fait grâce à la technologie multi-écrans NVIDIA® Mosaic™.
Procédure : Paramétrages multi-écrans et mono-résolution⚓
Prérequis
Ce paramétrage permet de faire croire au système d'exploitation, et donc aux applications, que l'ensemble se compose d'un seul écran avec une très grande résolution.
Cette étape est indispensable pour exploiter correctement le système, car si on veut que le rendu stéréo 3D soit parfait, il doit être synchronisé.
La seule contrainte est que tous les écrans doivent avoir les mêmes caractéristiques, à savoir les résolutions et les fréquences de synchronisation verticales et horizontales, identifiées vialeur EDID.[1]
Dans le système, il y a 3 types d'écrans différents :
3 écrans de vidéo-projection pour les faces gauche, avant et droite.
1 écran de vidéo-projection pour le sol.
1 écran LCD pour le retour vidéo (mode collaboratif).
Cette configuration ne permet pas en l'état de créer une mosaïque car le système va le refuser pour des raisons de sécurité. Virtuelconcept a donc créé un EDID spécifique Optoma DEC Fx qui répond aux caractéristiques demandées :
Ce fichier contient les données de configuration EDID[1] spécifiques au cube immersif et fourni avec (edid_optoma_face_v1_fix005.bin.txt) . Il se trouve dans le répertoire : Utilisateur\Documents\DEC\Ressources\
Aller dans l'onglet Charger et sélectionner en cochant les cases les vidéo projecteurs auxquels on veut appliquer la configuration EDID[1] personnalisée
sélectionner le fichier EDID[1]edid_optoma_face_v1_fix005.bin.txt
Confirmer le chargement du fichier
puis sélectionner toutes les sorties vidéos actives.
Ce paramétrage permet de faire croire au système d'exploitation, et donc aux applications, que l'ensemble se compose d'un seul écran avec une très grande résolution.
Cette étape est indispensable pour exploiter correctement le système, car si on veut que le rendu stéréo 3D soit parfait, il doit être synchronisé.
La seule contrainte est que tous les écrans doivent avoir les mêmes caractéristiques, à savoir les résolutions et les fréquences de synchronisation verticales et horizontales, identifiées via leur EDID.[1]
Dans le système, il y a 3 types d'écrans différents :
3 écrans de vidéo-projection pour les faces gauche, avant et droite.
1 écran de vidéo-projection pour le sol.
1 écran LCD pour le retour vidéo (mode collaboratif).
Cette configuration ne permet pas en l'état de créer une mosaïque car le système va le refuser pour des raisons de sécurité. Virtuelconcept a donc créé un EDID spécifique Optoma DEC Fx qui répond aux caractéristiques demandées :
Résolution 1280 x 720 (720p).
Fréquence 60Hz ou 120Hz.
Allumer tous les vidéo projecteurs
Via le

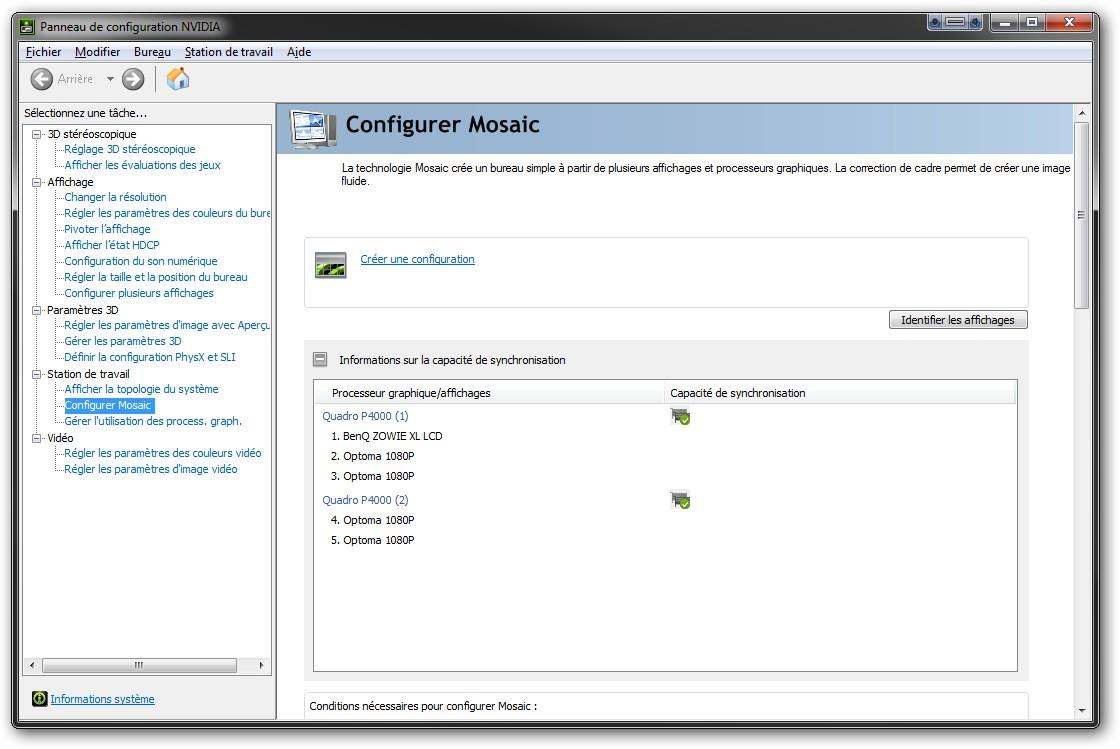

panneau de configuration Nvidia, aller dansStation de Travail/configurer MosaicRemarque :

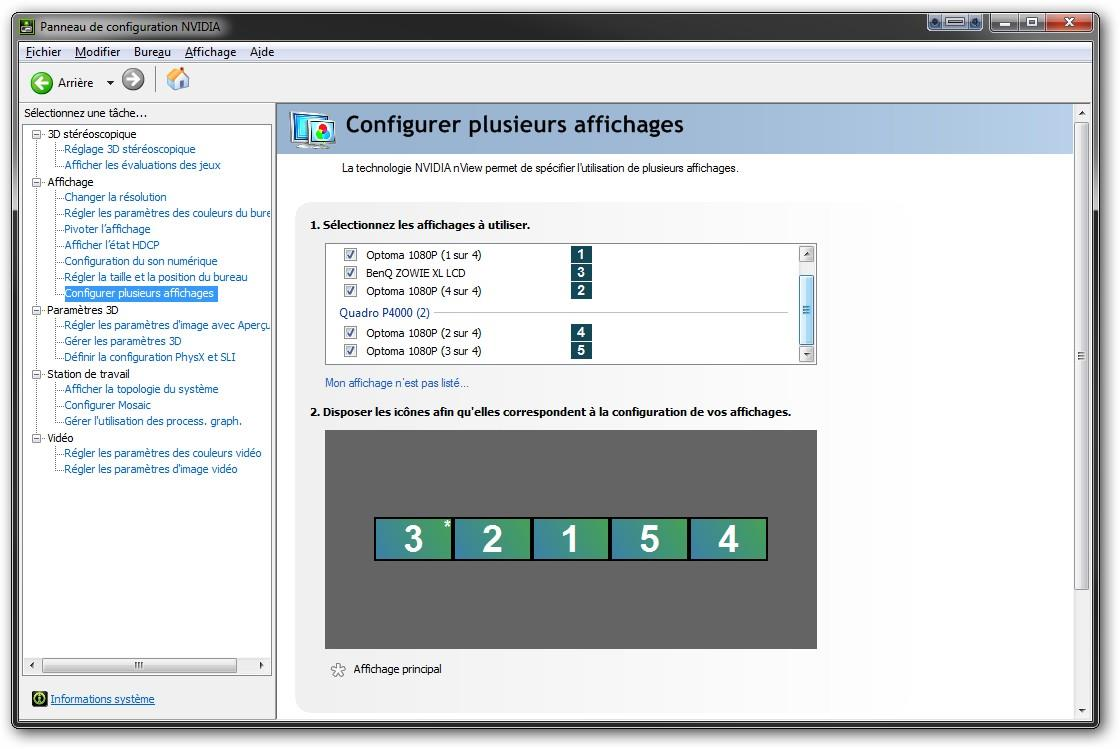

La vue
Configurer plusieurs affichagesindique également un numéro d'affichage.Ne pas prendre en compte cette chronologie car elle n'est pas représentative de l'ordre de raccordement ni de l'ordre d'affichage.

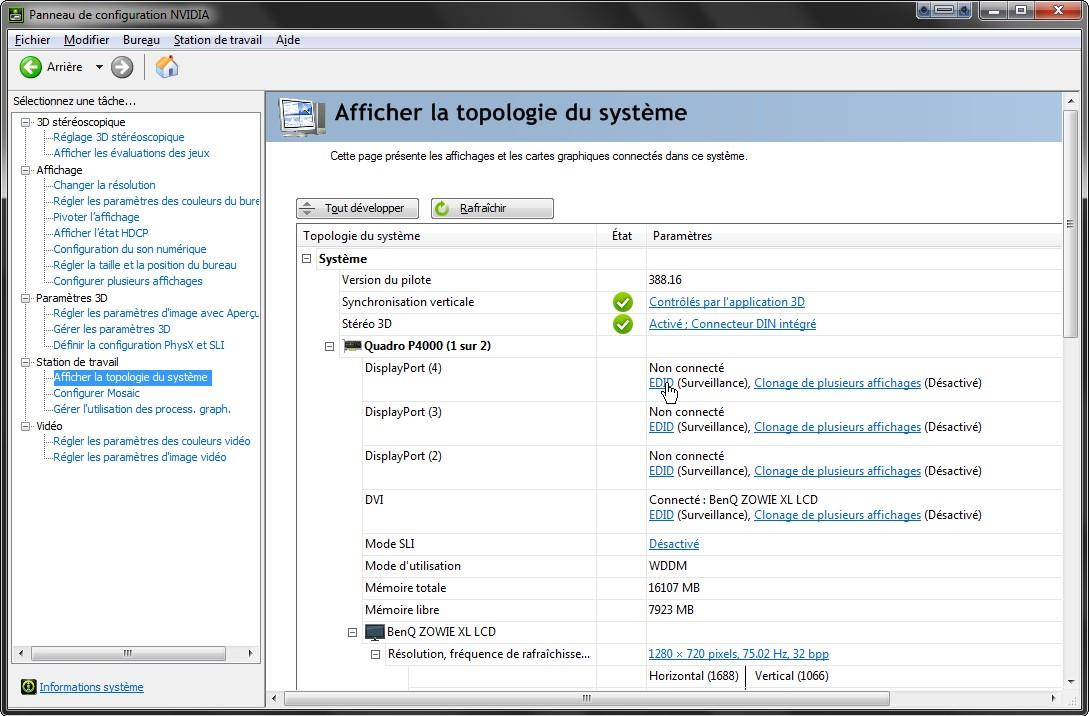

Aller dans le menu

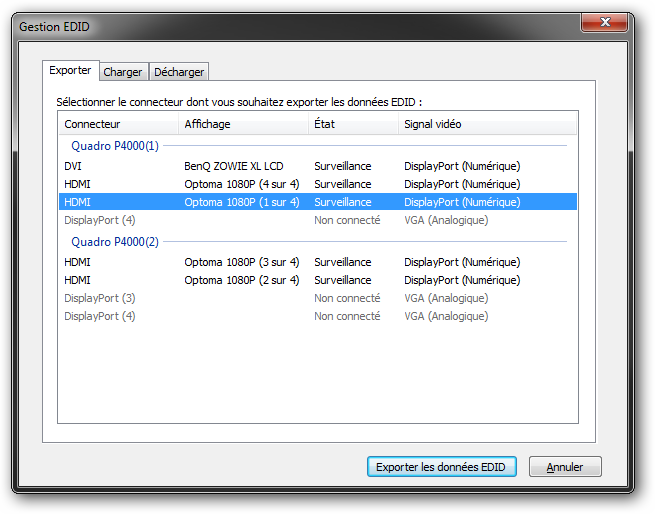

Afficher la topologie du système[1]Cliquer sur n'importe quel raccourci EDID[1] pour ouvrir la fenêtre de gestion EDID[1]
Importer le fichier de configuration EDID⚓
Ce fichier contient les données de configuration EDID[1] spécifiques au cube immersif et fourni avec (edid_optoma_face_v1_fix005.bin.txt) . Il se trouve dans le répertoire :

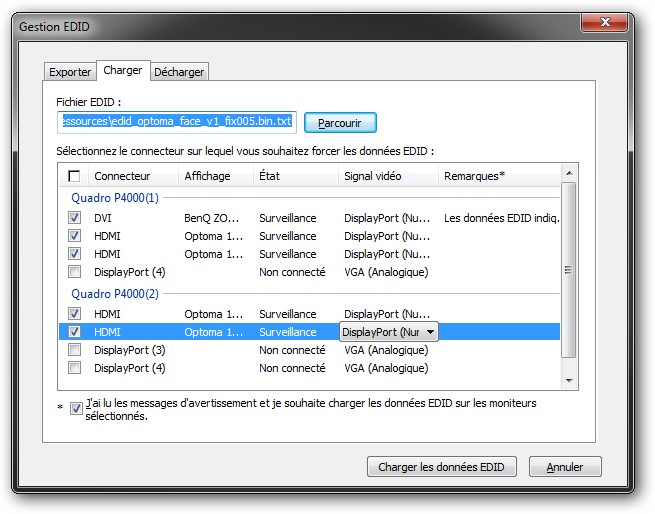

Utilisateur\Documents\DEC\Ressources\Aller dans l'onglet
Chargeret sélectionner en cochant les cases les vidéo projecteurs auxquels on veut appliquer la configuration EDID[1] personnaliséesélectionner le fichier EDID[1] edid_optoma_face_v1_fix005.bin.txt

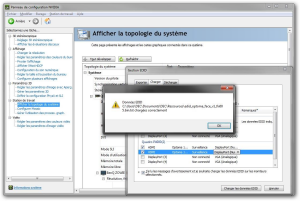

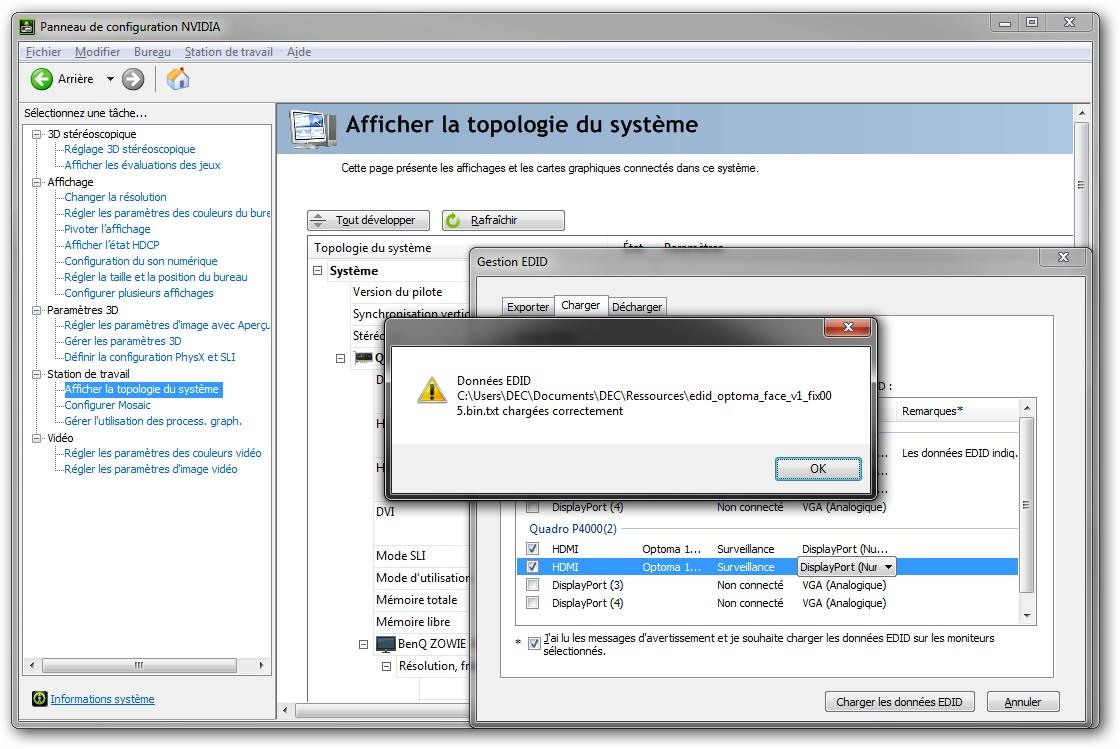

Confirmer le chargement du fichier
puis sélectionner toutes les sorties vidéos actives.

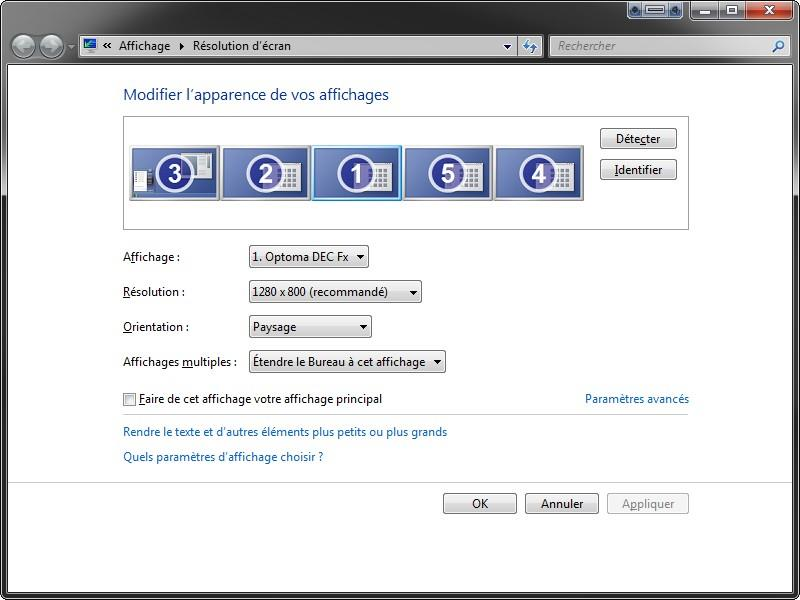

Les nouveaux paramètres s'affichent⚓
