Configuration de la Mosaic™

ConceptConfiguration de la Mosaic™⚓

ll se peut que vous ayez à refaire une Mosaic™ NVIDIA® après avoir démonté puis remonté le système ou après une mise à jour des drivers.

Procédure(Re)Configuration de la Mosaic⚓

Procédure
  1. Paramétrage⚓

    Truc & astuce

    Avant de reconfigurer la mozaic, il est préférable de supprimer l'homographie de DEC. Pour cela se rendre dans le répertoire user\dec appdata\roaming\dec\XR\. Choisir le fichier Homography.json et le supprimer. Il sera recrée automatiquement une fois la mosaic NVIDIA reconfigurée.

    AttentionAttention⚓

    Il peut-être nécessaire de redémarrer le poste.

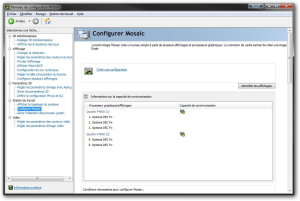

    Via le panneau de configuration Nvidia, aller dans Station de Travail/configurer Mosaic Puis cliquer sur Créer une configuration

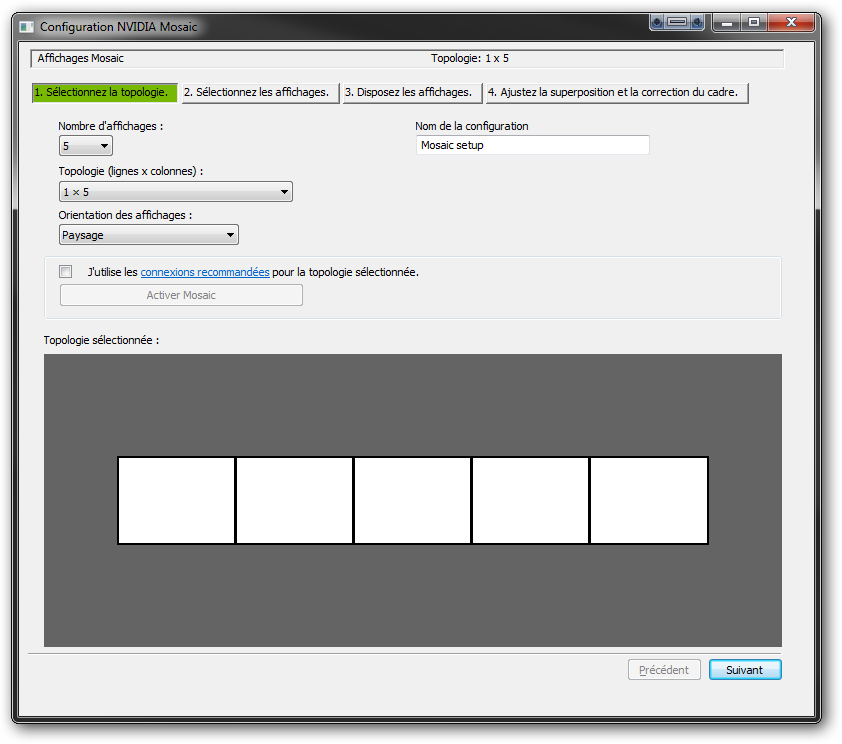

    Topologie⚓

    Sélectionner la topologie correspondante à votre système, une ligne et cinq colonnes 1 x 5 (une ligne et six colonnes 1 x 6 pour la version avec casquette), puis valider le passage à l'étape suivante en cliquant sur Suivant

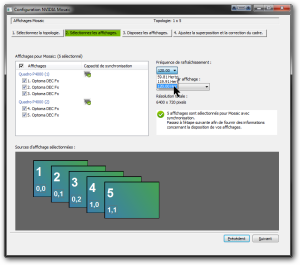

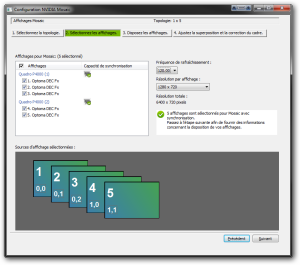

    Fréquence rafraîchissement et résolution totale⚓

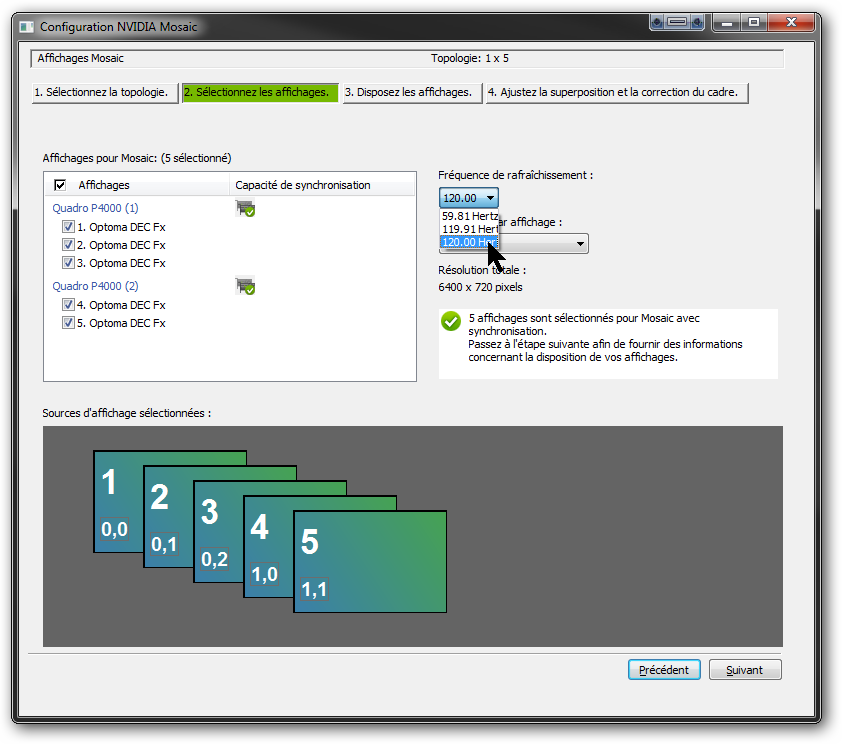

    Sélectionner la fréquence de rafraîchissement 120Hz et la résolution 1280 x 720 par affichage pour une résolution totale de 6400 x 720 (7680 x 720 pour la version avec casquette)

    puis valider le passage à la dernière étape en cliquant sur Suivant

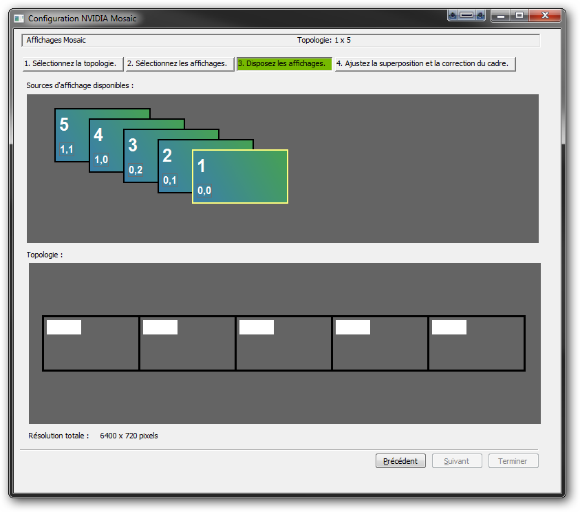

    Disposition des affichages⚓

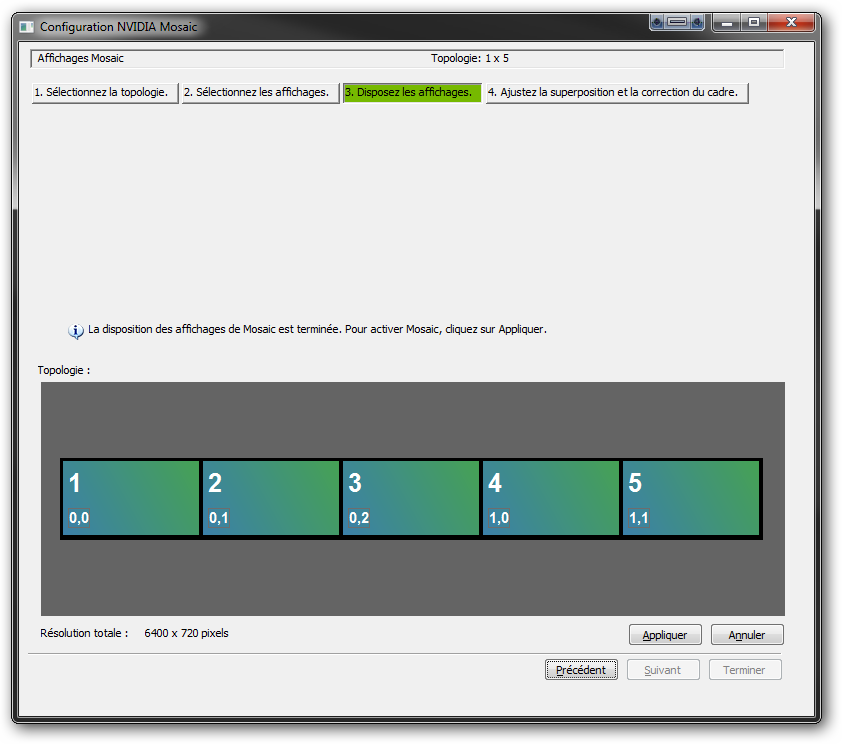

    L'étape de disposition des affichages consiste à choisir l'ordre d'affichage de chaque dispositif.

    Validation des paramétrages⚓

    Valider la nouvelle disposition en cliquant sur Appliquer

    Remarque

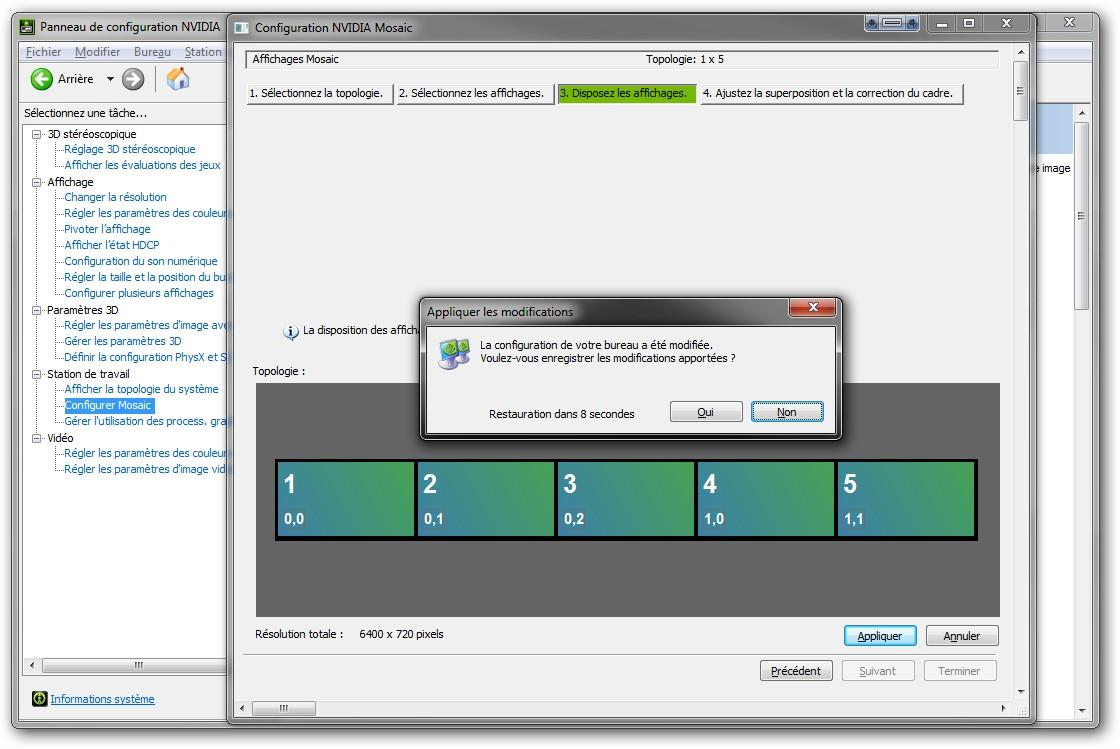

    Cette procédure nécessite le redémarrage du moteur d'affichage du système d'exploitation ce qui provoque le clignotement par bascule des affichages des vidéoprojecteurs. Une fois activé vous avez 30 secondes pour valider la nouvelle disposition (Fig. 46) via la boite de dialogue Appliquer les modifications. Cette étape est « complexe » car elle nécessite de « retrouver » la boite de dialogue sur le système multi-écrans.

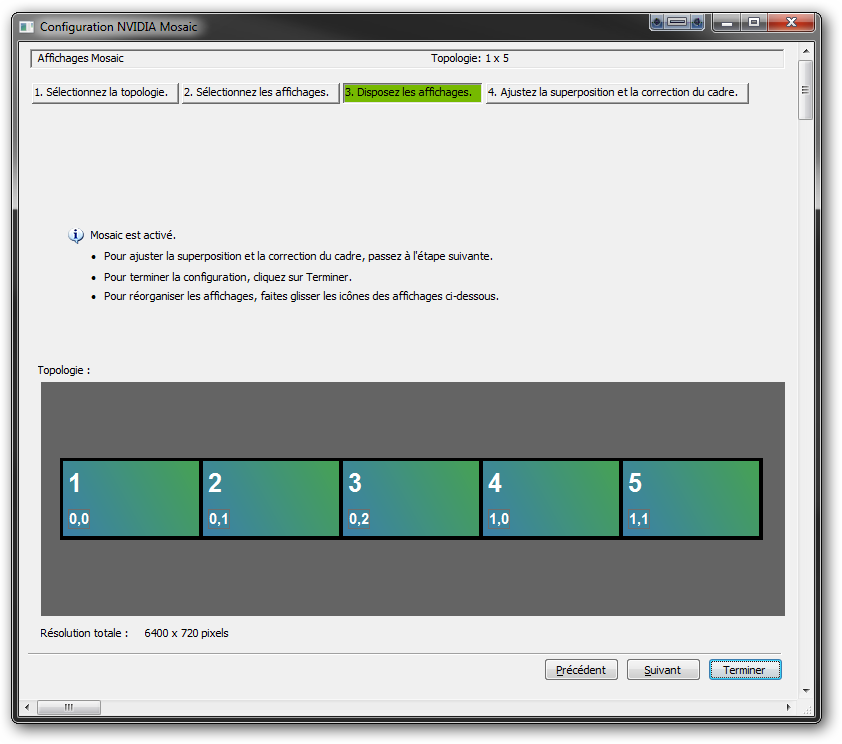

    Cliquer sur Terminer pour clôturer la configuration de la Mosaic™et retourner sur le panneau de configuration NVIDIA®.

    1. Fin de la configuration⚓

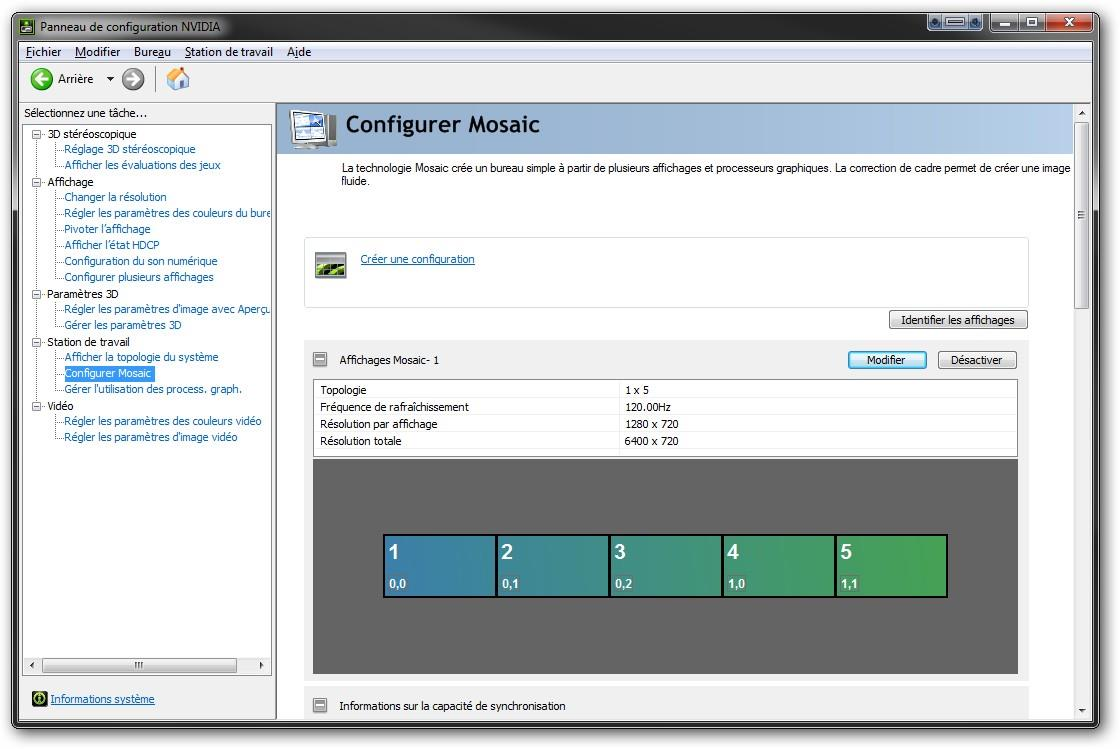

      État de la MOSAIC™⚓

  2. Vérification affichage commun⚓

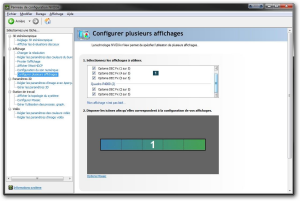

    Dans le panneau de configuration NVIDIA®, aller dans Affichage/configurer plusieurs affichages

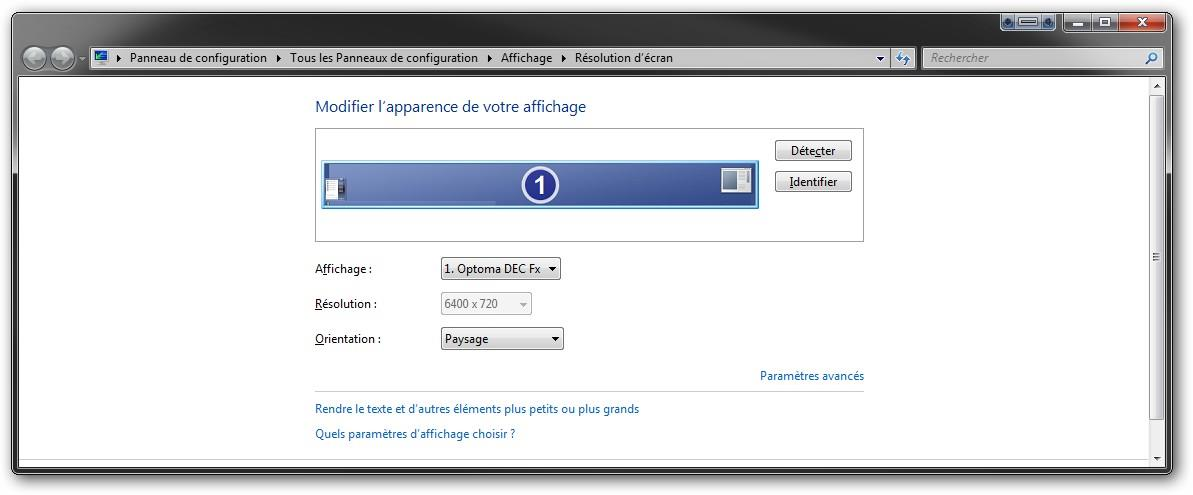

    Le panneau de configuration NVIDIA® et celui de Microsoft Windows font bien apparaître un seul affichage avec une « super-résolution » de 6400 x 720 (7680 x 720 pour la version avec casquette).

    Truc & astuce

    La résolution d'un affichage MOSAIC™ n'est pas modifiable à la volée, il est nécessaire de la « casser » pour en changer les paramètres.

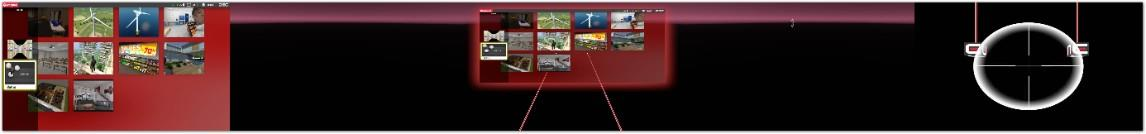

    1. Exemple de rendu d'une application (Lanceur DEC) en mode MOSAIC™⚓
